Guia de compra de mixers básicos: tudo o que os engenheiros precisam saber

Que Misturador de entrada superior O que faz e quando os engenheiros devem especificar um

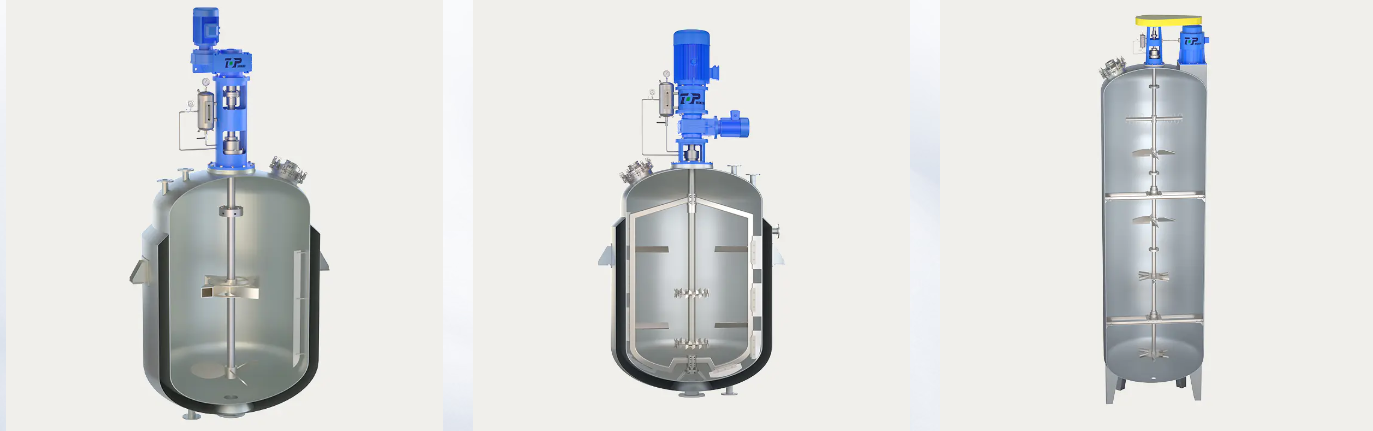

A misturador de entrada superior é um conjunto agitador montado através de uma abertura na parte superior de um tanque ou recipiente , com um eixo vertical descendo para o fluido do processo e um ou mais impulsores submersos no líquido. O motor de acionamento e o redutor ficam acima do teto do tanque ou em uma ponte de suporte, girando o eixo por cima e não pela lateral ou por baixo. Em muitos documentos de aquisição e fichas de dados mecânicos, o mesmo equipamento é rotulado como misturador de alimentação superior, um termo que enfatiza como os fluxos de material, pó ou aditivos geralmente entram no recipiente pela parte superior, enquanto o impulsor mistura o conteúdo abaixo.

Para engenheiros que comparam configurações de agitação, a resposta curta é esta: um misturador de entrada superior é geralmente a configuração para especificar quando um tanque comporta mais de alguns milhares de litros, quando o processo exige mais de um estágio de impulsor ao longo do eixo, quando o acesso total ao fundo do tanque é necessário para outros bicos ou equipamentos de limpeza, ou quando a viscosidade do fluido e a carga de sólidos variam em uma ampla faixa durante o ciclo de lote. Os misturadores de entrada lateral e de entrada inferior continuam úteis em janelas de aplicação mais estreitas, mas as famílias de entrada superior e de alimentação superior cobrem a maior parte das tarefas gerais de mistura industrial, mistura em tanques de armazenamento e agitação de reatores.

As seções abaixo abordam a lógica de dimensionamento, a seleção do impulsor, as escolhas de materiais, as práticas de montagem e o planejamento de manutenção que os engenheiros normalmente precisam antes de finalizar a especificação de um misturador de entrada superior para um tanque de produtos químicos, uma bacia de águas residuais, um recipiente de dosagem de alimentos ou um tanque de armazenamento de água a granel.

Misturador de entrada superior, Misturador de alimentação superior e termos relacionados explicados

A documentação de aquisição de equipamentos de mistura usa vários termos sobrepostos, e os engenheiros novos em um projeto às vezes presumem que eles se referem a máquinas diferentes, quando não o fazem. A tabela abaixo resume como a terminologia é comumente aplicada em desenhos mecânicos, documentos de licitação e manuais de manutenção.

Na prática, um engenheiro de compras verá todos os quatro termos usados quase indistintamente na mesma solicitação de cotação. O que importa mais do que a etiqueta são os detalhes mecânicos subjacentes: comprimento do eixo, estágios do impulsor, tipo de vedação e classificação do flange de montagem, todos abordados nas seções a seguir.

Como funciona um misturador industrial de entrada superior: componentes principais

Um misturador industrial de entrada superior é construído a partir de um pequeno conjunto de componentes que se repetem em quase todos os tamanhos e aplicações. Compreender cada peça ajuda os engenheiros a ler rapidamente uma folha de dados mecânicos e detectar incompatibilidades entre os requisitos do processo e o hardware proposto.

Motor e redutor de engrenagem

O motor fornece energia rotacional e, como o processo de mistura geralmente requer uma velocidade de eixo muito menor do que a produzida por um motor padrão, um redutor reduz a velocidade enquanto multiplica o torque. A seleção do redutor é uma das decisões mais importantes em toda a montagem porque o torque, e não a potência bruta, é o que realmente move um fluido viscoso ou carregado de sólidos.

Eixo misturador e acoplamento

O eixo transporta o torque do redutor para baixo, através da parte superior do tanque, até o fluido. O comprimento do eixo, o diâmetro e o número de rolamentos de suporte dependem da profundidade do líquido e da frequência natural de chicote do eixo sob carga. Eixos longos em tanques altos geralmente precisam de um rolamento intermediário estável para evitar ressonância perto da velocidade operacional.

Configurações do impulsor

A escolha do impulsor depende do objetivo da mistura e da reologia do fluido. Os tipos comuns incluem:

• Turbinas de lâminas inclinadas para mistura geral e suspensão moderada de sólidos
• Rotores Hydrofoil para fluxo a granel com eficiência energética em fluidos de baixa a média viscosidade
• Turbinas de lâmina plana ou estilo Rushton para dispersão de gás e tarefas de cisalhamento mais altas
• Rotores de fita helicoidal e âncora para serviços de misturadores de tanques de alta viscosidade, onde o fluido quase não se afasta da parede

Flange de montagem e vedação do eixo

O flange de montagem transfere todo o peso e momento fletor do misturador para a estrutura do tanque, portanto, a classificação do flange e o padrão dos parafusos devem corresponder à carga do misturador e ao projeto do teto do tanque. A vedação do eixo, seja uma vedação de lábio simples, uma caixa de gaxetas ou uma vedação mecânica, mantém o fluido do processo contido e mantém a contaminação externa fora dos tanques abertos.

Selecionando o misturador de entrada superior correto: principais parâmetros de engenharia

Antes de solicitar um orçamento, um engenheiro normalmente reúne uma pequena lista de parâmetros do processo. A geometria do tanque, a viscosidade do fluido, a gravidade específica e o conteúdo de sólidos juntos determinam o torque e a potência que um misturador de entrada superior precisa fornecer , e ignorar qualquer um deles tende a produzir uma máquina subdimensionada ou superdimensionada.

À medida que o volume do tanque aumenta, a potência necessária do motor aumenta com ele, mas não em linha reta, uma vez que embarcações maiores geralmente operam em velocidades de eixo mais baixas com torque proporcionalmente mais alto. O gráfico abaixo mostra as referências típicas dos engenheiros de faixas de potência do motor ao avaliar um misturador de entrada superior ou misturador de alimentação superior em relação ao volume do tanque.

Figura 1: Faixas de referência geral para potência do motor do misturador de entrada superior em relação ao volume do tanque. A potência real depende da viscosidade, da gravidade específica e da seleção do impulsor.

Combinando a velocidade de mistura com a viscosidade do fluido para um misturador de tanque de alta viscosidade

A velocidade do eixo e a viscosidade do fluido movem-se em direções opostas. Fluidos finos, semelhantes à água, podem ser misturados de forma eficaz em RPM relativamente altas, enquanto pastas espessas e lamas precisam de um misturador de tanque de alta viscosidade operando em baixas RPM com torque substancialmente maior para evitar travamento do trem de força ou sobrecarga do eixo. A execução de um fluido viscoso muito rápido desperdiça energia e aumenta a tensão de cisalhamento sem melhorar a qualidade da mistura, enquanto a execução de um fluido fino muito lentamente estende o tempo do ciclo do lote sem benefício.

Figura 2: A velocidade geralmente cai à medida que a viscosidade aumenta, e é por isso que o torque, e não a velocidade, se torna o fator limitante do projeto para fluidos espessos.

Dois números adimensionais orientam essa relação na prática de engenharia de mistura: o número de Reynolds de mistura, que compara a força inercial com a força viscosa no tanque, e o número da potência, que liga a geometria do impulsor à potência consumida em uma determinada velocidade. O fluxo tende a permanecer laminar em números de Reynolds baixos, o que significa que uma fita helicoidal ou impulsor de âncora trabalhando próximo à parede do tanque torna-se muito mais eficaz do que uma pequena turbina de alta velocidade que, de outra forma, deixaria zonas estagnadas intocadas.

Aplicações industriais de misturadores de entrada superior e alimentação superior

Os misturadores de entrada superior e de alimentação superior aparecem em uma ampla gama de indústrias de processo. A seleção específica do impulsor, da vedação e do material muda de uma aplicação para outra, mesmo que a configuração básica de montagem permaneça a mesma.

Misturador de entrada superior para mistura de tanques químicos

No processamento químico, um misturador de entrada superior para tanques de produtos químicos normalmente lida com mistura de reagentes, tanques de ajuste de pH e vasos de reação. A resistência à corrosão e a integridade da vedação tendem a ser mais importantes aqui do que a potência bruta, uma vez que muitos fluxos químicos são agressivos com peças molhadas de aço carbono padrão.

Misturador de entrada superior para tratamento de águas residuais

Um misturador de entrada superior para tratamento de águas residuais é comumente instalado em bacias de equalização, tanques de neutralização e tanques de dosagem de produtos químicos em estações de tratamento. Essas unidades geralmente funcionam continuamente, portanto a durabilidade do rolamento e da vedação sob serviço constante torna-se um fator central de seleção.

Misturador de entrada superior para mistura de lodo

Digestores anaeróbicos e tanques de espessamento contam com um misturador de entrada superior para mistura de lodo para manter os sólidos suspensos e evitar a estratificação. O serviço com lodo geralmente combina viscosidade moderada com sólidos abrasivos, favorecendo revestimentos robustos do impulsor e folgas mais amplas no eixo.

Misturador de entrada superior para armazenamento de tanque de água

As instalações de armazenamento de água potável e de processo utilizam um misturador de entrada superior para aplicações em tanques de água, principalmente para evitar a estratificação térmica e para manter os resíduos de desinfetante distribuídos uniformemente por todo o volume armazenado. Os requisitos de energia aqui são geralmente modestos, uma vez que o fluido em si tem uma viscosidade próxima da da água.

Misturador de entrada superior para processamento de alimentos

Um misturador de entrada superior para processamento de alimentos normalmente prioriza design higiênico, superfícies internas lisas e materiais que toleram ciclos de lavagem frequentes. A consistência do lote e o controle suave do cisalhamento são tão importantes quanto a intensidade da mistura bruta neste setor.

Seleção de material e gabinete: opções de aço inoxidável e à prova de explosão

Misturador de entrada superior em aço inoxidável

Um misturador de entrada superior de aço inoxidável é geralmente especificado sempre que o fluido do processo é corrosivo, salino ou requer um acabamento superficial higiênico. As linhas de processamento de alimentos e bebidas, produtos farmacêuticos intermediários e produtos químicos finos tendem a usar peças molhadas de aço inoxidável porque toleram ciclos frequentes de lavagem e limpeza no local sem degradação da superfície.

Misturador de entrada superior à prova de explosão

Um misturador de entrada superior à prova de explosão usa um invólucro de motor selado e classificado, projetado para conter fontes potenciais de ignição quando o misturador opera em uma área que manuseia solventes inflamáveis, poeira combustível ou outras atmosferas perigosas. Os engenheiros que trabalham nesses projetos normalmente coordenam a seleção do invólucro com o estudo de classificação da área da planta no início da fase de projeto, uma vez que o tipo de invólucro influencia o tamanho da carcaça do motor e o arranjo de montagem.

Comparando tipos de montagem: misturadores de entrada superior, entrada lateral e entrada inferior

A escolha entre os tipos de montagem é uma das primeiras decisões em um layout de sistema de mixagem. Um misturador industrial de entrada superior geralmente oferece a mais ampla flexibilidade em todos os tamanhos de tanques e tarefas de processo, e é por isso que continua sendo a escolha padrão para a maioria das especificações de misturadores industriais pesados, embora as configurações de entrada lateral e inferior ainda se ajustem melhor a layouts específicos em algumas plantas.

Figura 3: Comparação relativa entre cinco fatores práticos, pontuados em uma escala geral de referência de engenharia de cinco pontos, em vez de um padrão fixo.

Os misturadores de entrada lateral podem ser adequados para tanques abertos muito grandes, onde um eixo de entrada superior precisaria ser impraticavelmente longo, e os misturadores de entrada inferior ocasionalmente se adaptam a situações de espaço livre apertado. Mesmo assim, um arranjo de agitador montado na parte superior geralmente ganha quando o acesso para manutenção e a confiabilidade da vedação são avaliados juntamente com o desempenho da mistura, uma vez que os componentes de acionamento permanecem acima da linha de líquido e são acessíveis sem drenar o recipiente.

Planejamento de manutenção e confiabilidade para misturadores montados na parte superior

O planejamento da confiabilidade de um misturador montado na parte superior geralmente se concentra em três pontos de desgaste: a vedação do eixo, a lubrificação do redutor de engrenagem e as ferragens de fixação do impulsor. A condição da vedação geralmente é a primeira coisa a verificar durante uma inspeção programada , uma vez que uma vedação degradada geralmente aparece como vazamento de fluido ao redor do flange de montagem bem antes de qualquer sintoma do trem de força aparecer.

Figura 4: Pontos de referência gerais do intervalo de inspeção, ajustados na prática com base no ciclo de trabalho, abrasividade do fluido e operação contínua versus intermitente.

O trabalho contínuo em serviços de águas residuais ou de lodo tende a encurtar esses intervalos em comparação com tanques batch intermitentes, e o conteúdo de sólidos abrasivos acelera o desgaste do rotor e do revestimento do eixo, independentemente do tipo de montagem. O registro das tendências de vibração e da condição do óleo da caixa de engrenagens ao longo do tempo fornece um aviso antecipado muito antes de uma vedação ou rolamento realmente falhar.

Diretrizes de instalação para sistemas misturadores industriais para serviços pesados

A qualidade da instalação tem um efeito direto na confiabilidade a longo prazo de qualquer misturador industrial de serviço pesado, e a maioria dos problemas de campo remontam a uma das etapas a seguir sendo apressada ou ignorada durante o comissionamento.

1. Confirme se o teto do tanque ou a estrutura de suporte podem suportar todo o peso estático mais o momento fletor gerado durante a operação, e não apenas o peso seco do misturador.
2. Verifique o alinhamento do eixo entre a saída do redutor e o acoplamento do eixo do misturador antes de encher o recipiente, pois o desalinhamento sob carga é muito mais difícil de corrigir posteriormente.
3. Verifique a folga do impulsor entre a parede e o fundo do tanque em relação à tolerância do desenho, especialmente em vasos com defletores ou bobinas internas.
4. Aperte todos os parafusos do flange de montagem na sequência e valor especificados, em vez de apertar em uma única passagem ao redor do flange.
5. Execute um teste inicial sem carga para confirmar a direção de rotação e verifique se há oscilação do eixo antes de introduzir o fluido do processo.
6. Registre a vibração da linha de base e as leituras de consumo de corrente quando o misturador estiver funcionando em condições normais de processo, uma vez que esses números se tornam o ponto de referência para futuras verificações de manutenção.

O suporte estrutural merece atenção especial em projetos de modernização, onde o teto de um tanque existente projetado para um agitador mais leve ou nenhum agitador pode precisar de reforço antes que um misturador maior montado no topo possa ser instalado com segurança.

Trabalhando com um fabricante de mixers de primeira linha

Selecionar um fabricante de misturadores de primeira linha envolve mais do que comparar uma folha de dados com um requisito de processo. O suporte de engenharia durante a fase de especificação, a capacidade de modelar geometrias de tanques não padronizadas e o acesso à experiência de aplicação em vários setores determinam o desempenho do equipamento final quando chega ao campo.

Wuxi Top Mixer Equipment Co., Ltd. é um exemplo de fabricante de agitadores industriais com uma equipe de engenharia dedicada abrangendo equipamentos de mistura de fluidos, pós e lamas. Fundada em 2003 com base de produção em Wuxi, na região industrial do Delta do Rio Yangtze, a empresa organiza seu trabalho em diversas divisões de aplicação, incluindo mistura de pós e pastas, energia de biomassa e proteção ambiental, processamento intermediário de alimentos e produtos farmacêuticos e mistura de produtos químicos finos. Esse tipo de estrutura divisional é comum entre fabricantes que atendem a uma ampla base de clientes, uma vez que a geometria do impulsor, o tipo de vedação e a seleção do material diferem substancialmente entre um tanque de dosagem de alimentos e um reator químico fino.

Quando os engenheiros avaliam um fabricante de misturadores de primeira linha, algumas questões práticas tendem a surgir no início da conversa: o fabricante pode modelar a velocidade crítica do eixo para uma altura de tanque fora do padrão, pode fornecer materiais de impulsor compatíveis com uma química de fluido incomum e pode apoiar o comissionamento e a solução de problemas depois que a unidade for instalada. Os fabricantes com experiência nos setores químico, de tratamento de água, de alimentos e de biomassa geralmente trazem um quadro de referência mais amplo para essas questões do que um fornecedor que trabalha a partir de uma configuração de catálogo único.

Perguntas frequentes

• Q1: O que é um mixer de entrada superior

  R: É um agitador montado na parte superior de um tanque, com o eixo e o impulsor estendendo-se para baixo no fluido do processo enquanto o motor e o redutor permanecem acima do recipiente.

• Q2: Como funciona um mixer de entrada superior

  R: O motor aciona um redutor que reduz a velocidade e aumenta o torque, girando um eixo vertical conectado a um ou mais impulsores que criam padrões de fluxo dentro do tanque para misturar ou suspender o conteúdo.

• Q3: O que é um misturador de alimentação superior

  R: O termo descreve a mesma configuração montada no topo, frequentemente usada quando o processo envolve a alimentação de pó, aditivo ou fluxos de líquido no recipiente por cima, enquanto o impulsor mistura a mistura.

• Q4: O que é um agitador industrial

  R: É um termo geral para equipamento que cria movimento dentro de um tanque ou recipiente para misturar fluidos, suspender sólidos ou manter temperatura e composição uniformes ao longo de um lote de processo.

• Q5: O que é agitação do tanque

  R: A agitação do tanque refere-se ao processo mecânico de criação de fluxo dentro de um recipiente, normalmente por meio de um impulsor giratório, para obter mistura, suspensão, transferência de calor ou uniformidade de reação.

• Q6: Como escolho o misturador de entrada superior certo para o meu tanque

  R: Comece com a geometria do tanque, a viscosidade do fluido, a gravidade específica e o conteúdo de sólidos e, em seguida, combine o torque e o tipo de impulsor com esses parâmetros antes de selecionar a potência do motor e a configuração da vedação.

• Q7: Qual é a diferença entre um mixer de entrada superior e um mixer de entrada lateral

  R: Um misturador de entrada superior é montado através da parte superior do tanque com o acionamento acima da linha de líquido, enquanto um misturador de entrada lateral é montado através da parede do tanque próximo ao fundo, o que se adapta a certos layouts de tanques abertos grandes.

• Q8: Um misturador de entrada superior pode lidar com fluidos de alta viscosidade

  R: Sim, com o impulsor certo, como um design de âncora ou fita helicoidal e um redutor de engrenagem dimensionado para baixa velocidade e alto torque, uma configuração de misturador de tanque de alta viscosidade pode lidar com fluidos espessos de maneira eficaz.

• Q9: Quais indústrias usam misturadores de entrada de ponta

  R: Processamento químico, tratamento de águas residuais, digestão de lodo, armazenamento de água, processamento de alimentos e bebidas e instalações de energia de biomassa geralmente usam misturadores de entrada e alimentação superior.

• Q10: Com que frequência um mixer de entrada superior deve passar por manutenção

  R: Os intervalos de inspeção variam de acordo com o ciclo de trabalho e a abrasividade do fluido, mas muitas unidades de serviço contínuo são verificadas em um ciclo de aproximadamente seis a doze meses, com a condição do óleo da vedação e da caixa de engrenagens como pontos de verificação primários.

• Q11: Um fabricante de mixer de primeira linha oferece designs personalizados

  R: Muitos fabricantes, incluindo Wuxi Top Mixer Equipment Co., Ltd., trabalham com engenheiros para modelar a geometria do tanque não padrão e ajustar o comprimento do eixo, o tipo de impulsor e a configuração da vedação em torno do processo específico.

• Q12: Qual é a função do redutor de engrenagem em um agitador montado na parte superior

  R: O redutor converte a velocidade do motor na velocidade mais baixa do eixo e no torque mais alto que a maioria das tarefas de mistura exige, e sua classificação determina em grande parte quanta carga o misturador pode suportar em serviço.
