Introdução aos agitadores magnéticos

Introdução aos agitadores magnéticos

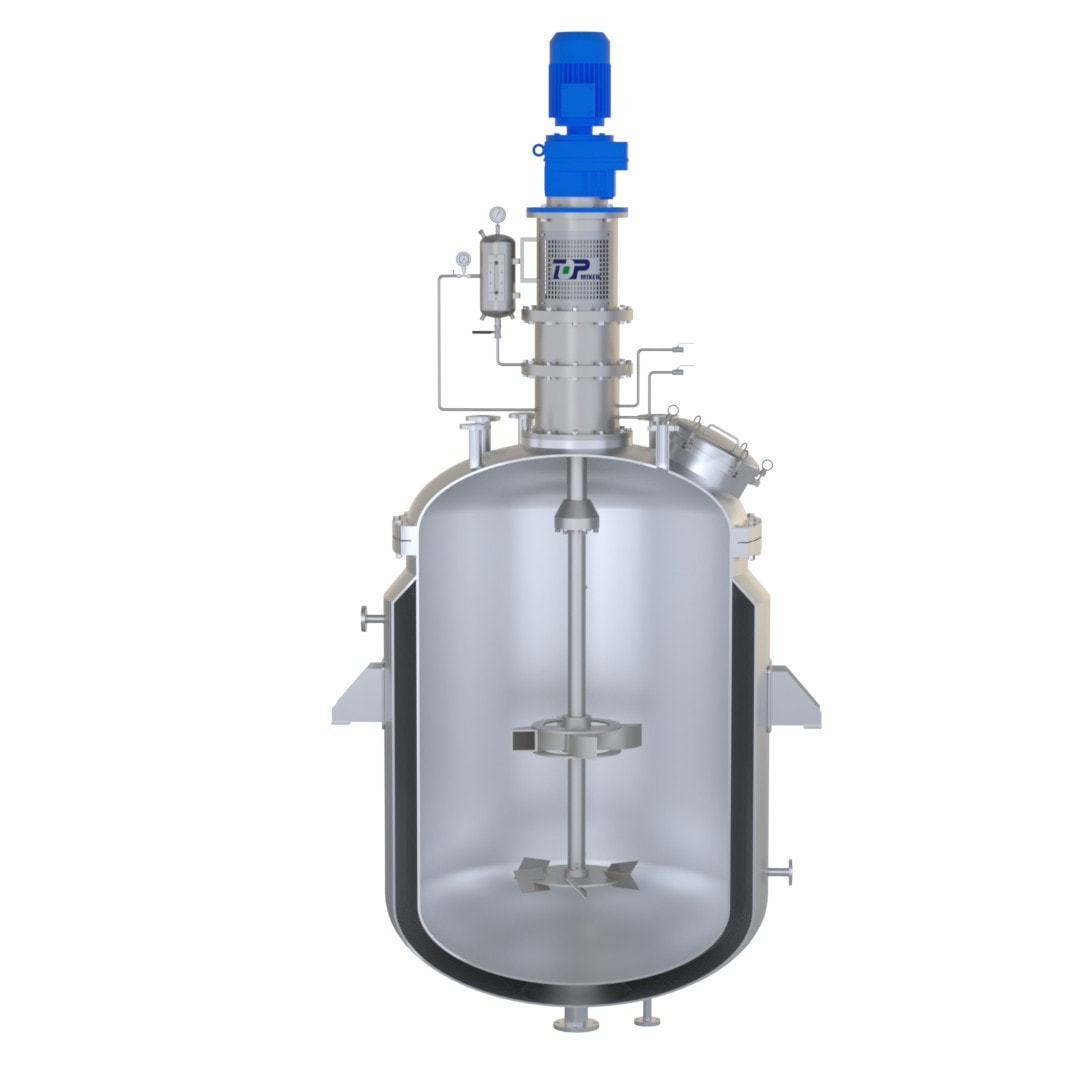

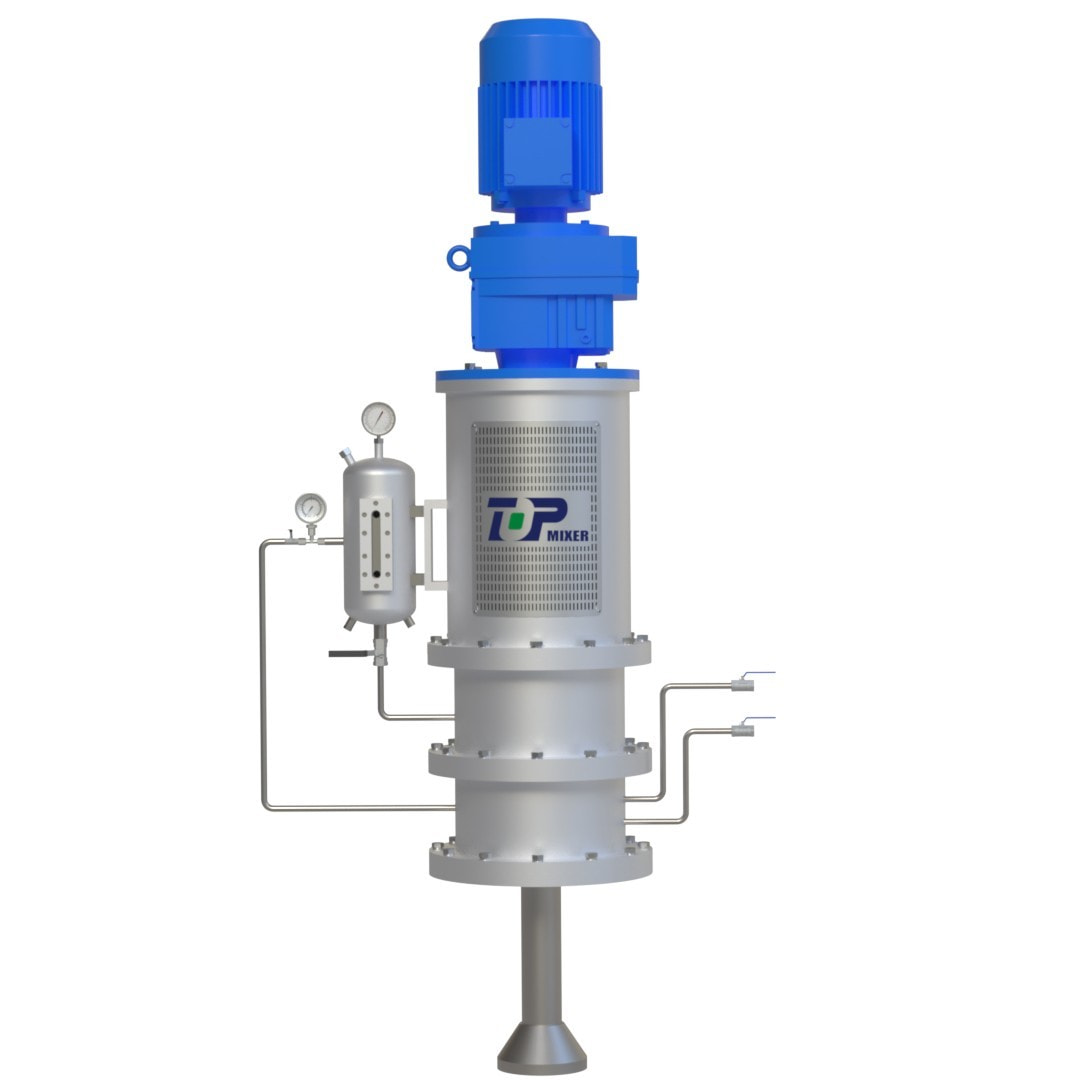

Um agitador magnético de alimentação superior é um dispositivo de agitação que monta um braço de agitação magnético no topo de um recipiente. É amplamente utilizado em laboratórios e produção industrial. A seguir está uma breve introdução aos agitadores magnéticos de alimentação superior, incluindo seu princípio de funcionamento, características técnicas e cenários de aplicação.

1. Princípio de funcionamento

O princípio de funcionamento de um agitador magnético de alimentação superior é baseado no acoplamento magnético. Seus componentes principais incluem:

Rotor magnético externo: acionado por um motor para girar, gerando um campo magnético rotativo.

Rotor magnético interno (agitação): Colocado no líquido dentro do recipiente, gira sob a influência do campo magnético do rotor magnético externo.

Manga de isolamento: Separa o rotor magnético externo do rotor magnético interno para evitar vazamento de líquido, ao mesmo tempo que protege o motor e o sistema magnético.

Quando o motor aciona a rotação do rotor magnético externo, o campo magnético rotativo gerado pelo rotor magnético externo penetra na luva de isolamento e atua no rotor magnético interno, fazendo com que ele gire de forma síncrona. A rotação do rotor magnético interno leva o líquido a formar redemoinhos, conseguindo assim uma agitação uniforme do líquido.

2. Recursos técnicos

Transmissão sem contato: A transmissão sem contato é obtida por meio de acoplamento magnético, evitando o problema de vazamento da vedação do eixo dos agitadores mecânicos tradicionais e é particularmente adequada para manusear líquidos corrosivos ou de alta pureza.

Excelente desempenho de vedação: Como os rotores magnéticos interno e externo são completamente isolados pela luva de isolamento, o líquido não vazará durante o processo de agitação, garantindo alta segurança.

Fácil de instalar: O dispositivo de agitação é instalado na parte superior do recipiente, facilitando a instalação e remoção e a manutenção simples.

Ampla gama de aplicações: Ele pode lidar com líquidos de diferentes viscosidades e diferentes formatos e tamanhos de barra de agitação podem ser selecionados conforme necessário.

Baixa força de cisalhamento: Adequado para amostras sensíveis à força de cisalhamento, como culturas celulares e suspensões.

Economia de energia e eficiência: a transmissão do acoplamento magnético tem alta eficiência e baixo consumo de energia.

3. Cenários de aplicação

Laboratório: Utilizado para operações experimentais como mistura de soluções, dissolução e reações químicas, especialmente adequado para experimentos com altos requisitos de esterilidade e condições livres de poluição.

Produção industrial: Usado em indústrias como química, farmacêutica e de processamento de alimentos para agitar líquidos de alta viscosidade e misturar materiais em vasos de reação.

Biofarmacêuticos: Utilizados em biorreatores para processos como cultura celular e biofermentação, garantindo operação asséptica.

4. Pontos fortes e desafios

Vantagens:

Sem risco de vazamento: O acoplamento magnético evita o problema de vazamento dos selos mecânicos e melhora a segurança.

Fácil de operar: fácil de instalar e usar e baixo custo de manutenção.

Alta aplicabilidade: Adequado para uma variedade de líquidos e condições de processo.

desafio:

Desafios na expansão: Para recipientes grandes, a fabricação e instalação de agitadores magnéticos são bastante difíceis e os requisitos de resistência e estabilidade para o eixo de agitação são elevados. Efeito de agitação limitado para líquidos de alta viscosidade: Ao manusear líquidos de viscosidade extremamente alta, a eficiência de agitação pode ser inferior à dos agitadores mecânicos.

Agitadores magnéticos de carga superior, com seu método exclusivo de transmissão sem contato e desempenho de agitação eficiente e seguro, tornaram-se equipamentos indispensáveis ​​em laboratórios modernos e na produção industrial.

Introdução à agitação magnética de fundo

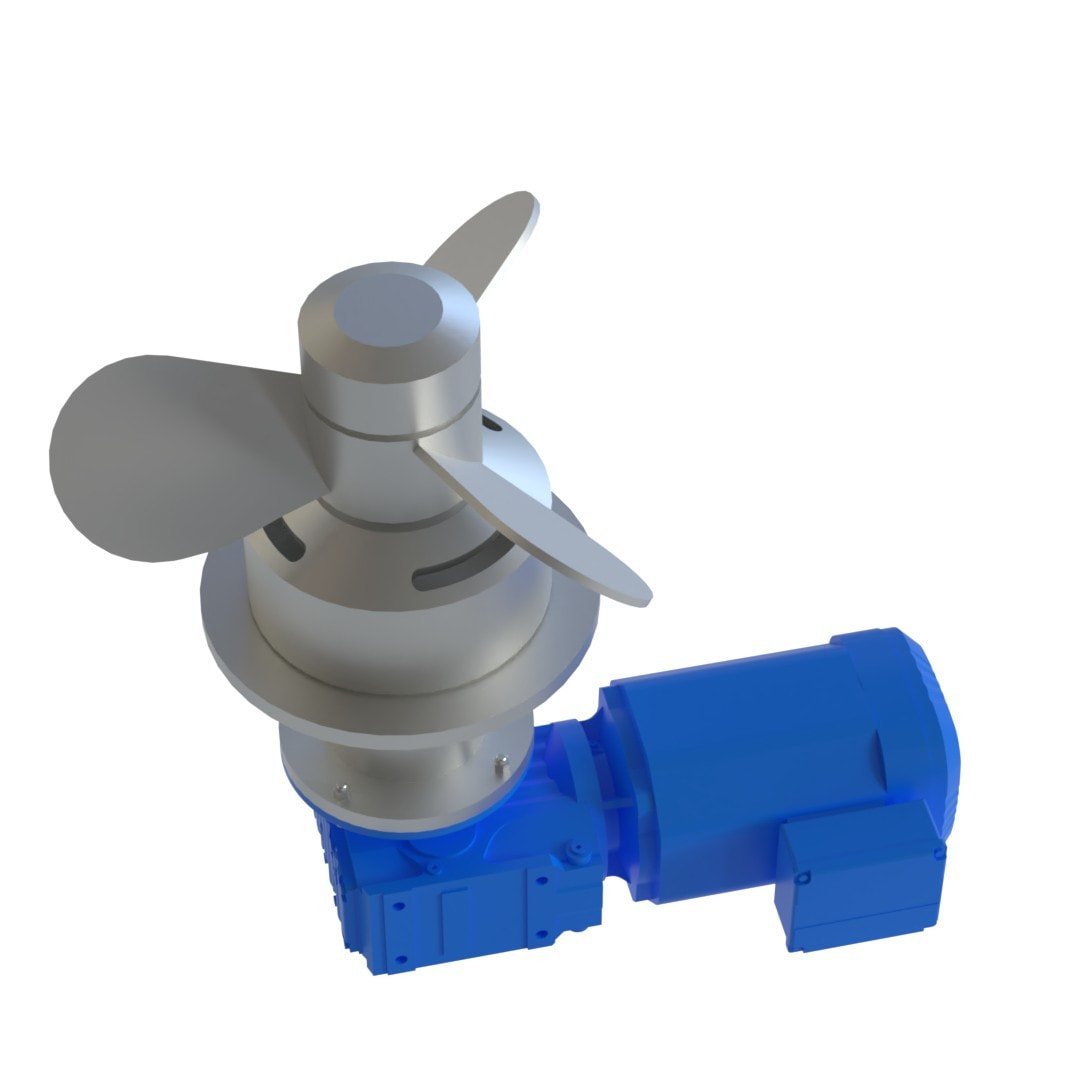

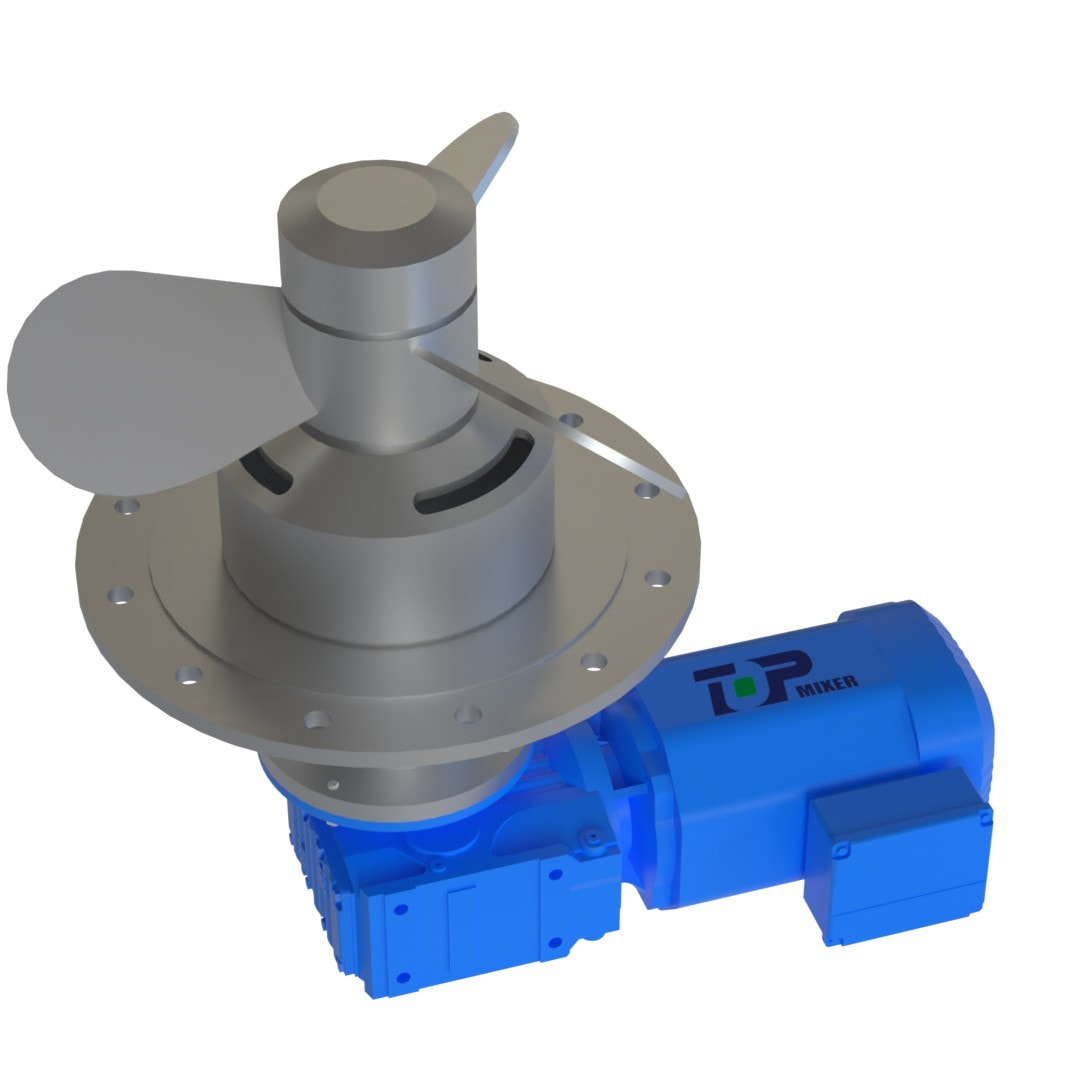

Um misturador magnético de entrada inferior é um dispositivo de mistura que usa tecnologia de acionamento magnético. Sua unidade de mistura está localizada na parte inferior do recipiente, e a pá de agitação é girada por meio de transmissão de acoplamento magnético sem contato para obter mistura uniforme de líquidos. A seguir está uma introdução detalhada aos misturadores magnéticos de entrada inferior:

1. Princípio de funcionamento

Os misturadores magnéticos de entrada inferior utilizam o princípio da atração entre pólos opostos e da repulsão entre pólos semelhantes em materiais magnéticos. Um dispositivo de acionamento magnético externo gera um campo magnético rotativo, que por sua vez faz a pá de agitação interna (ou agitador) girar. Seu processo de trabalho é o seguinte:

Um dispositivo de acionamento magnético externo (como um ímã acionado por um motor elétrico) gera um campo magnético rotativo.

A pá de agitação interna (ou agitador) gira sincronizadamente com o campo magnético externo através de acoplamento magnético.

A rotação da pá agitadora faz com que o líquido dentro do recipiente forme um vórtice, conseguindo assim uma mistura uniforme do líquido.

2. Recursos técnicos

Sem risco de vazamento: O acionamento do acoplamento magnético elimina a necessidade de selos mecânicos, evitando os problemas de vazamento dos selos mecânicos tradicionais. É especialmente adequado para o manuseio de materiais tóxicos, nocivos, inflamáveis, explosivos ou de alta pureza.

Alta limpeza: O dispositivo de agitação está localizado no fundo do recipiente, reduzindo zonas mortas e garantindo mistura uniforme de materiais, tornando-o adequado para aplicações com elevados requisitos de limpeza.

Design de longa vida: Ímãs de alto desempenho e materiais resistentes à corrosão, como aço inoxidável 316L, prolongam a vida útil do equipamento.

Seguro e confiável: Ao substituir a vedação mecânica dinâmica por uma vedação estática usando uma luva de isolamento soldada, os problemas de funcionamento, vazamento, gotejamento e infiltração das vedações tradicionais são resolvidos.

Mistura altamente eficiente: O agitador montado na parte inferior gera um bom fluxo de circulação, melhorando a eficiência da mistura.

3. Cenários de aplicação

Os misturadores magnéticos de entrada inferior são amplamente utilizados nos seguintes campos:

Indústria farmacêutica: Usado em mistura, reação e outros processos na produção de medicamentos para atender aos padrões GMP.

Biotecnologia: Garantir a operação asséptica em processos como biofermentação e cultura celular.

Indústria de alimentos e bebidas: Usado para mexer e misturar no processamento de alimentos para garantir a qualidade e segurança do produto.

Indústria química: Utilizado para misturas e reações na produção de produtos químicos finos.

4. Pontos fortes e desafios

Vantagens:

Nenhum risco de vazamento, alta segurança.

Possui alta limpeza e é adequado para indústrias com elevados requisitos de higiene.

O design de longa vida útil reduz os custos de manutenção.

desafio:

Para materiais de alta viscosidade, a eficiência da mistura pode não ser tão boa quanto a dos agitadores mecânicos.

O custo do equipamento é relativamente alto.

Os misturadores magnéticos de fundo, com suas características únicas de serem livres de vazamentos, altamente limpos e terem uma longa vida útil, desempenham um papel importante em indústrias como farmacêutica, biotecnologia, alimentícia e química, e são uma das peças indispensáveis ​​de equipamentos na produção industrial moderna.
