Misturador de entrada inferior versus misturador de entrada lateral: qual você deve escolher?
Comparação rápida: Misturador de entrada inferior contra Misturador de entrada lateral
A misturador de entrada inferior geralmente é a opção mais forte quando um processo precisa de uma mistura suave e de baixo cisalhamento em um recipiente de pequeno a médio porte, especialmente onde o design higiênico e a facilidade de limpeza são importantes, como processamento de laticínios, formulação de cosméticos e lotes de biotecnologia. Um misturador de entrada lateral é normalmente mais adequado para grandes tanques de armazenamento e recipientes de líquidos a granel, onde a unidade é montada através da parede lateral do tanque, perto do fundo, para manter os sólidos suspensos e misturar grandes volumes sem abrir o teto do tanque. A escolha certa depende do tamanho do tanque, da viscosidade do produto, dos requisitos de higiene e de como o recipiente é acessado para manutenção.
Antes de se aprofundar nos detalhes do projeto, aqui está um breve resumo de quando cada configuração tende a fazer sentido nas operações diárias da planta.
- Escolha um misturador de entrada inferior para líquidos de baixa a média viscosidade em recipientes que necessitam de limpeza frequente ou manuseio higiênico.
- Escolha um side entry mixer for large diameter storage tanks where top access is limited or impractical.
- Considere o espaço no chão do tanque, a altura livre e o acesso para manutenção da vedação antes de finalizar qualquer configuração.
- Ambas as configurações podem ajudar a manter os sólidos suspensos, mas o impulsor e o ângulo de montagem ideais dependem do lote específico e da geometria do tanque.

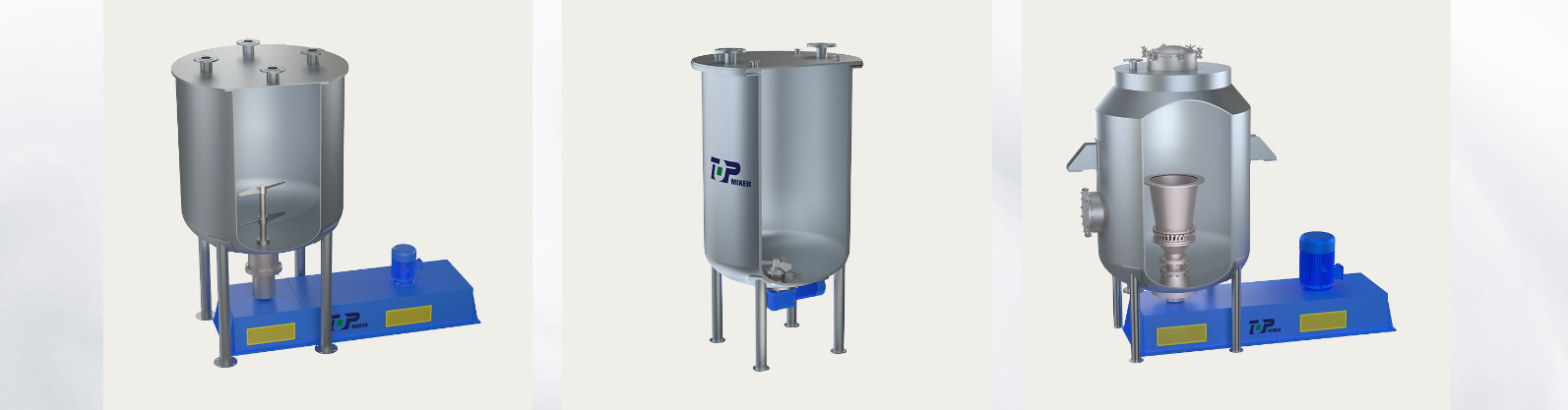

O que é um mixer de entrada inferior ( Misturador de alimentação inferior ) e como funciona
A misturador de entrada inferior , às vezes chamado de agitador de entrada inferior ou misturador montado na parte inferior, é instalado através do fundo de um tanque, em vez de através da tampa superior ou da parede lateral. O motor e o conjunto do selo mecânico são posicionados abaixo ou diretamente no fundo do tanque, conectando-se a um eixo comparativamente curto que se estende para dentro do recipiente onde o impulsor gira próximo à base. Como o comprimento do eixo é menor do que em um arranjo típico de entrada superior, a configuração do misturador de entrada inferior tende a reduzir a carga de flexão e a vibração no eixo e nos rolamentos durante a operação contínua.
Como o impulsor puxa e circula o material diretamente para cima a partir do fundo do tanque, alguns engenheiros de processo também se referem a este equipamento como misturador de alimentação inferior , uma vez que a ação de mistura alimenta e redistribui efetivamente o lote do fundo do recipiente em direção à superfície. Em operações contínuas ou semicontínuas, uma configuração de agitador montado no fundo mantém o impulsor próximo ao fundo do recipiente, o que suporta uma mistura consistente perto da base do tanque, onde é mais provável que ocorra sedimentação.
Componentes típicos do misturador de entrada inferior
- Motor de acionamento direto ou com engrenagem reduzida montado abaixo do fundo do tanque
- Carcaça do selo mecânico no ponto onde o eixo penetra no tanque
- Eixo de transmissão curto conectando o motor ao impulsor
- Rotor de baixo cisalhamento projetado para mistura suave ou suspensão de sólidos leves
- Flange de montagem que fixa o conjunto ao fundo do tanque
Este arranjo compacto é um motivo comum para um misturador de entrada inferior é selecionado para instalações onde o espaço ao redor do tanque é limitado e um conjunto de acionamento alto montado no topo seria impraticável.

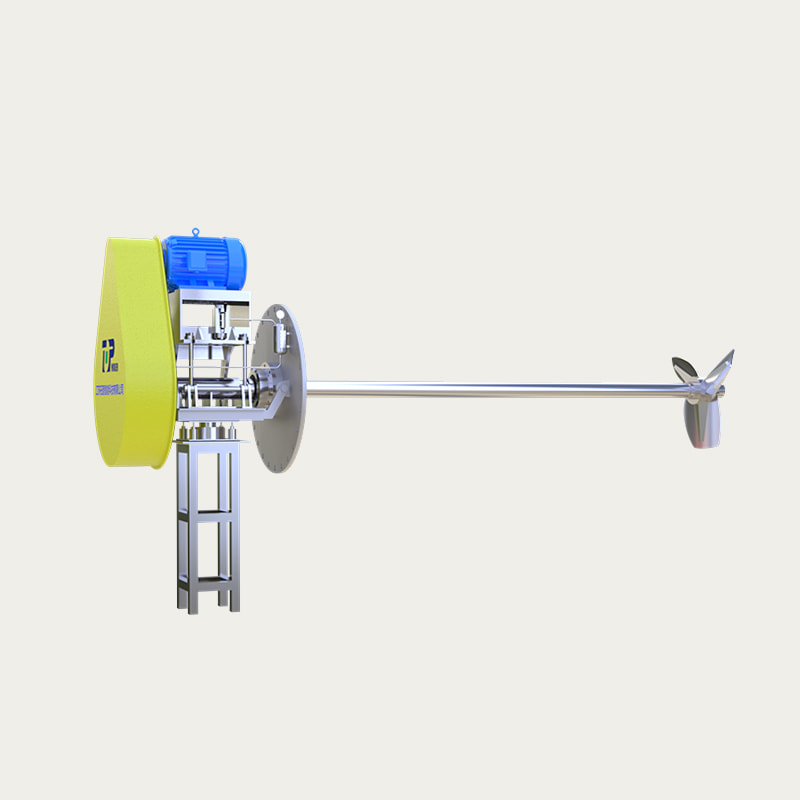

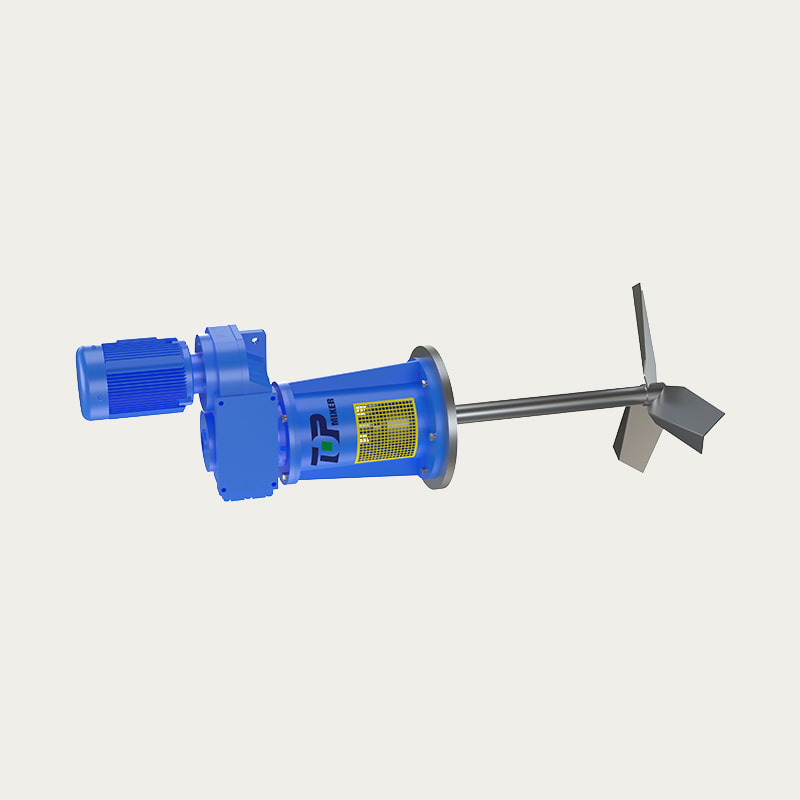

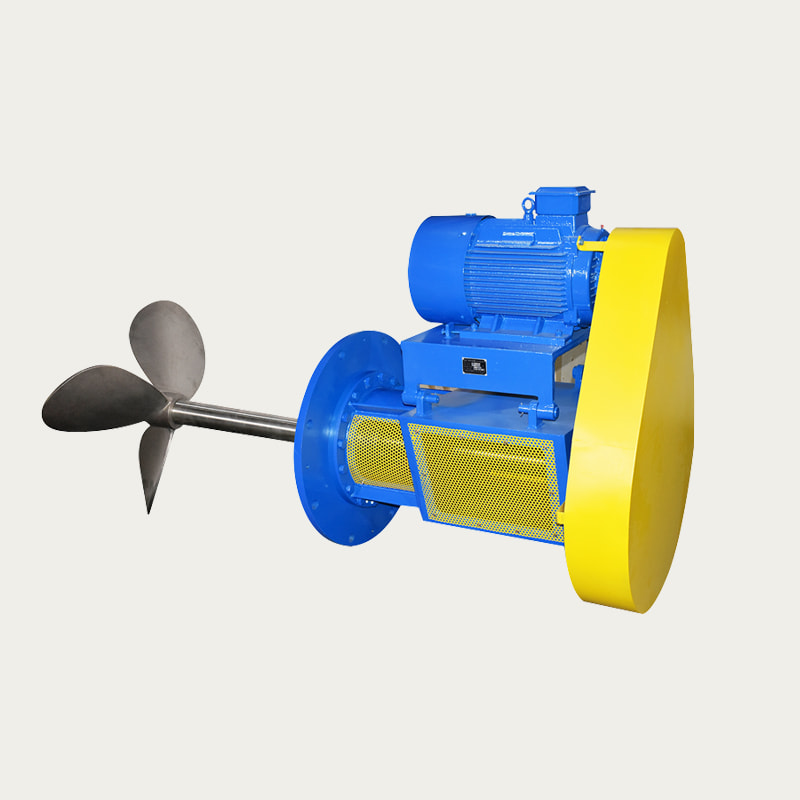

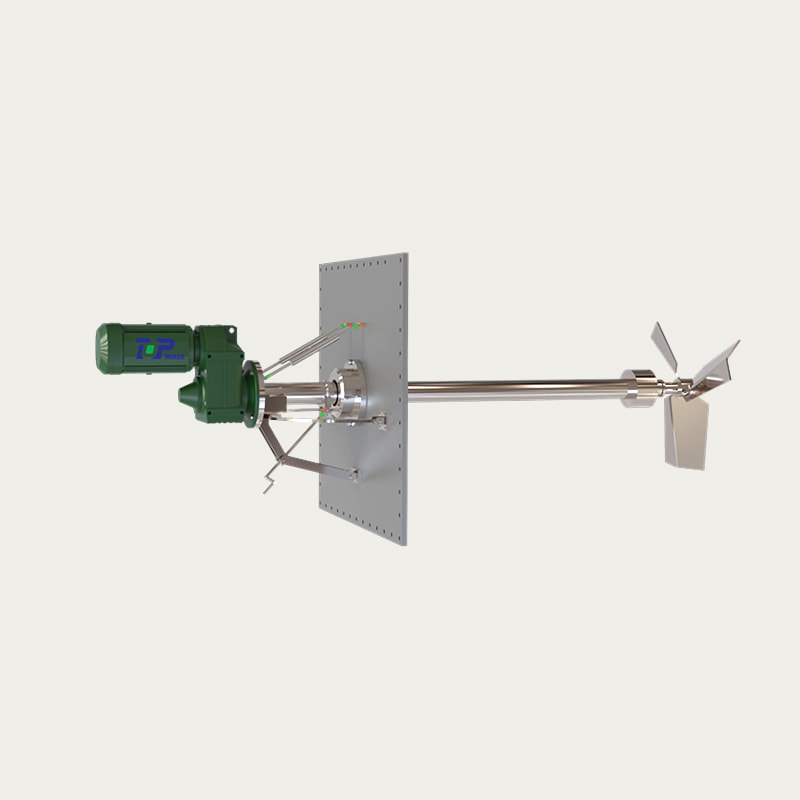

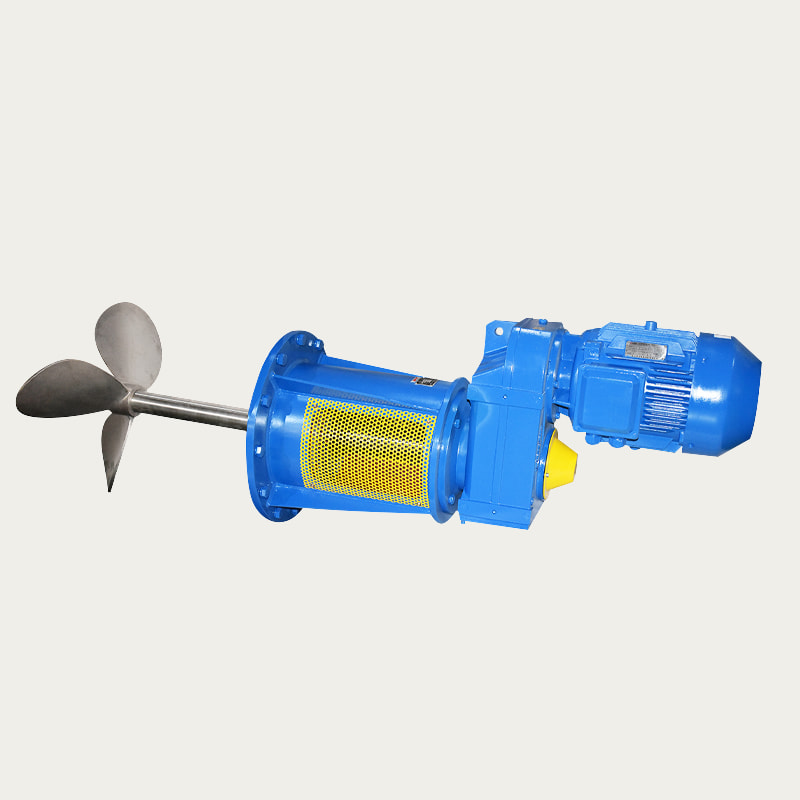

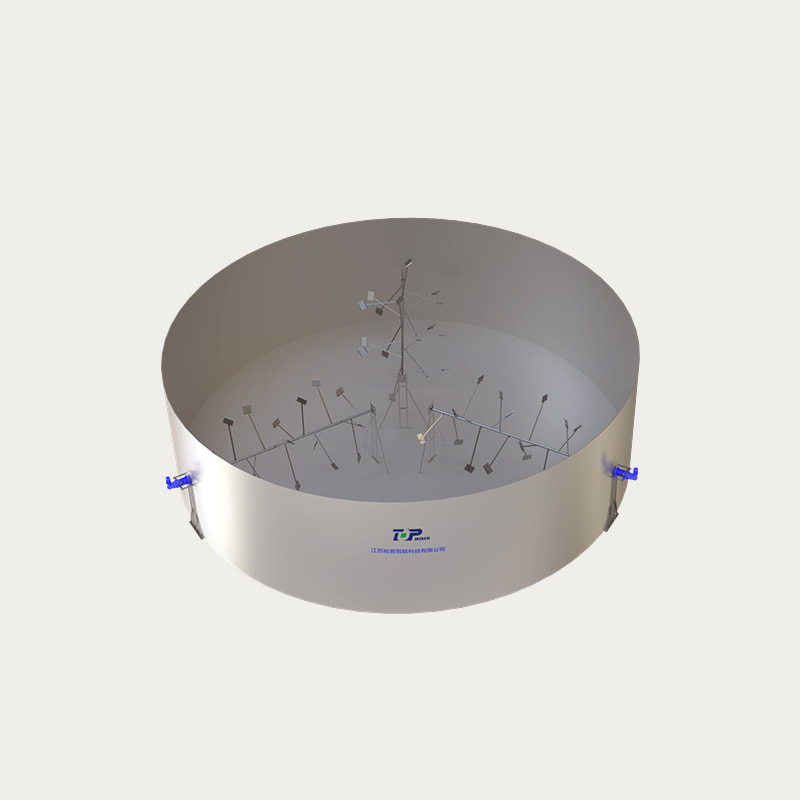

O que é um misturador de entrada lateral
Um misturador de entrada lateral é montado através da parede lateral de um tanque, geralmente posicionado próximo ao terço inferior do vaso e inclinado ligeiramente para baixo de modo que o impulsor direcione o fluxo através do fundo do tanque e para cima ao longo da parede oposta. Esta configuração evita a necessidade de penetrar no teto ou no chão do tanque, que é uma das razões pelas quais os misturadores de entrada lateral são amplamente utilizados em grandes tanques de armazenamento e mistura, onde a tampa superior já pode estar ocupada por outros acessórios, medidores ou escotilhas de acesso.
Como a unidade de acionamento fica fora do tanque, na parede lateral, o acesso para manutenção do motor e da vedação geralmente é possível sem drenar totalmente o recipiente, o que é um benefício prático para tanques muito grandes, onde a drenagem é demorada. Os misturadores de entrada lateral são comumente associados a aplicações de armazenamento a granel, como grandes tanques de produtos químicos, bacias de águas residuais e outros recipientes de alto volume, em vez de pequenos lotes ou tanques de processamento sanitário.
Aplicações típicas de misturadores de entrada lateral
- Tanques de armazenamento de grande diâmetro que requerem mistura a granel
- Tanques onde o teto não é facilmente acessível para um acionamento de entrada superior
- Aplicações onde a prevenção da sedimentação em uma grande área do fundo do tanque é o objetivo principal
- Embarcações onde é preferível o acesso de manutenção externa à unidade de acionamento
Misturador de entrada inferior versus misturador de entrada lateral: tabela de comparação de recursos
A tabela abaixo resume as características típicas de cada configuração. As especificações reais variam de acordo com o projeto do tanque, os requisitos do lote e o fabricante que fornece o equipamento.
| Recurso | Misturador de entrada inferior | Misturador de entrada lateral |
|---|---|---|
| Local de montagem | Através do fundo do tanque | Através da parede lateral, em ângulo próximo ao fundo |
| Comprimento típico do eixo | Curto | Curto to medium |
| Nível de cisalhamento típico | Baixo | Baixo to medium |
| Tamanho comum do tanque | Embarcações de pequeno e médio porte | Tanques de armazenamento grandes a muito grandes |
| Acesso de limpeza | Muitas vezes simples, suporta sistemas fechados | Acessível de fora da parede do tanque |
| Indústrias Típicas | Laticínios, cosméticos, biotecnologia, tanques químicos selecionados | Armazenamento a granel, grandes tanques de tratamento de produtos químicos e de água |
| Faixa de viscosidade típica | Baixo to medium viscosity | Baixo to medium viscosity, large volume |
Características de desempenho comparadas
Além do local físico de montagem, as duas configurações tendem a diferir no desempenho em relação a diversas considerações práticas do processo. O gráfico abaixo apresenta uma comparação relativa e ilustrativa entre quatro fatores comumente discutidos: controle de cisalhamento, facilidade de limpeza, adequação para tanques grandes e eficiência geral da área ocupada.
Os misturadores de entrada inferior tendem a ter uma boa pontuação no controle de cisalhamento e na facilidade de limpeza, o que é um dos motivos pelos quais são preferidos para formulações delicadas, higiênicas ou sensíveis ao cisalhamento. Os misturadores de entrada lateral tendem a ter melhor pontuação em adequação a tanques grandes, uma vez que sua montagem na parede lateral suporta mistura a granel em tanques de grandes diâmetros sem exigir um conjunto alto montado na parte superior.
Estrutura do misturador de entrada inferior explicada
A ilustração abaixo descreve o layout estrutural geral de uma instalação típica de misturador de entrada inferior, mostrando como o motor, a vedação, o eixo e o impulsor se relacionam com o fundo do tanque.
Lendo o Layout do Mixer de Entrada Inferior
Neste layout, o motor fica abaixo do tanque, conectado por um curto eixo de transmissão que passa por um selo mecânico no fundo do tanque. O flange de montagem fixa todo o conjunto ao recipiente e o impulsor gira dentro do tanque, próximo à base, circulando o líquido do processo para cima através do lote. Esta estrutura estreitamente acoplada é uma característica definidora de um misturador de entrada inferior e é parte da razão pela qual o equipamento tende a exigir menos espaço vertical do que as alternativas de entrada superior.
Onde misturadores de entrada inferior e misturadores de entrada lateral são usados
Os misturadores de entrada inferior aparecem com frequência em indústrias que valorizam o design higiênico, a ação de mistura suave e o tamanho compacto. Os misturadores de entrada lateral, por outro lado, estão mais intimamente associados às necessidades de mistura e armazenamento a granel de grande volume. O gráfico de colunas abaixo ilustra um padrão de uso geral e não exato em setores comuns.
O misturador de entrada inferior for chemical tanks é uma opção prática em recipientes de mistura, neutralização e reação onde a mistura suave é preferida e o acesso montado no piso simplifica a manutenção de rotina. Da mesma forma, um misturador de entrada inferior for storage tanks é frequentemente selecionado quando o espaço é limitado e o acesso superior à embarcação é restrito por tubulações, plataformas ou outros equipamentos fixos. Enquanto isso, as configurações de entrada lateral permanecem comuns em tanques muito grandes de tratamento de água e de armazenamento de produtos químicos a granel, onde a prioridade é manter um grande volume de líquido misturado uniformemente.
Considerações sobre viscosidade, suspensão de sólidos e tamanho do lote
O tamanho do tanque e a viscosidade do produto são dois dos fatores mais práticos ao comparar um misturador de entrada inferior com um misturador de entrada lateral. O gráfico de linhas abaixo mostra uma tendência geral de como a adequação tende a mudar à medida que o tamanho do tanque aumenta, com base em padrões típicos de engenharia de processo.
Em geral, um misturador de entrada inferior tende a permanecer um ajuste forte à medida que o tamanho do tanque passa de pequeno para médio, enquanto um misturador de entrada lateral torna-se cada vez mais prático à medida que o diâmetro do tanque aumenta muito, principalmente porque a montagem na parede lateral evita a necessidade de um conjunto de acionamento alto e simplifica o acesso de manutenção externa em embarcações de grandes dimensões.
Comparação multifatorial
O radar chart below brings several factors together at once, comparing shear control, cleaning ease, large-volume suitability, installation access, sanitary process fit, and footprint efficiency for both configurations.
Tomadas em conjunto, estas comparações sugerem que uma misturador de entrada inferior tende a liderar em controle de cisalhamento, facilidade de limpeza e ajuste de processo sanitário, enquanto um misturador de entrada lateral tende a liderar em adequação para grandes volumes. Nenhuma das configurações é universalmente melhor em todos os fatores, e é por isso que combinar o tipo de misturador com o tanque e processo específicos é a abordagem prática.
Diferenças de limpeza e manutenção
O planejamento da manutenção de rotina muitas vezes depende muito de onde o acionamento e a vedação do misturador estão localizados em relação ao tanque e ao espaço circundante.
- Um misturador de entrada inferior coloca a vedação no fundo do tanque, o que pode suportar a operação do sistema fechado e reduz a chance de exposição do produto durante os ciclos de limpeza de rotina.
- Um misturador de entrada lateral coloca a vedação na parede lateral do tanque, permitindo que os técnicos façam a manutenção do acionamento e da vedação de fora do tanque, sem a necessidade de acessar a área abaixo do vaso.
- As instalações de misturadores de entrada inferior geralmente se beneficiam de um pequeno poço de manutenção ou de espaço acessível abaixo do tanque para manutenção do motor e da caixa de vedação.
- As instalações de misturadores de entrada lateral normalmente requerem espaço livre ao longo da parede lateral do tanque, em vez de abaixo do recipiente, o que pode simplificar o planejamento do layout em algumas instalações.
Ambas as configurações podem ser projetadas com selos mecânicos que suportam intervalos de manutenção relativamente longos, embora o cronograma de manutenção real dependa do produto que está sendo processado, da temperatura operacional e da frequência com que o tanque é limpo entre os lotes.
Como escolher entre um misturador de entrada inferior e um misturador de entrada lateral
O following steps outline a practical way to work through the decision for a specific tank and process.
- Confirme o tamanho e o formato do tanque, uma vez que tanques de armazenamento a granel de grande diâmetro tendem a favorecer um misturador de entrada lateral, enquanto vasos de processo de pequeno a médio porte geralmente favorecem um misturador de entrada inferior.
- Revise a viscosidade do produto e a sensibilidade ao cisalhamento, uma vez que formulações de baixo cisalhamento em aplicações de laticínios, cosméticos ou biotecnologia geralmente se beneficiam de um misturador de entrada inferior.
- Verifique o espaço disponível abaixo do tanque versus o espaço ao longo da parede lateral do tanque, pois isso geralmente determina qual estilo de montagem é fisicamente prático.
- Considere a frequência de limpeza e os requisitos de higiene, uma vez que os misturadores de entrada inferior são frequentemente selecionados para ambientes de processamento sanitários fechados.
- Avalie as necessidades de acesso para manutenção, incluindo se o tanque pode ser facilmente drenado para manutenção ou se é preferível o acesso externo pela parede lateral.
- Discuta o tipo de impulsor e os detalhes de montagem com um fornecedor qualificado de equipamentos de mistura que possa revisar o lote específico, o desenho do tanque e as metas do processo.
Sobre o equipamento misturador superior Wuxi: um fabricante de misturador de entrada inferior
foi fundada em 2003, com sua base de produção localizada na zona econômica do Delta do Rio Yangtze, em Wuxi. Como um misturador de entrada inferior manufacturer , a empresa se concentra em equipamentos de mistura de fluidos, pós e lamas, abrangendo pesquisa, projeto e produção para uma variedade de indústrias de processo. A organização está estruturada em torno de divisões dedicadas, incluindo uma divisão de mistura de pós e lamas, uma divisão de energia de biomassa e proteção ambiental, uma divisão de alimentos e produtos farmacêuticos e uma divisão de mistura de produtos químicos finos, o que permite que as equipes de engenharia se concentrem nos requisitos específicos de cada área de aplicação.
O company designs and builds bottom-entry mixer systems alongside other mixing configurations for tanks used in food processing, chemical blending, and related industrial settings. Products are supplied to customers across mainland China as well as international markets including regions in North America, Europe, and Southeast Asia, supported by an experienced engineering team that works directly with customers on tank drawings, process conditions, and mixer selection.
Perguntas frequentes
| Q1: O que é um misturador de entrada inferior Um misturador de entrada inferior é um dispositivo de mistura industrial instalado através do fundo de um tanque, com o eixo do impulsor entrando por baixo e não pela parede superior ou lateral. Este projeto suporta operação de acionamento direto e mistura suave e de baixo cisalhamento em recipientes de processo. | Q2: O que é um agitador de entrada inferior Um agitador de entrada inferior refere-se à mesma categoria de equipamento que um misturador de entrada inferior, com o eixo do agitador e o impulsor montados na base do tanque. O termo agitador é comumente usado de forma intercambiável com misturador na engenharia de processos. |
| Q3: Como funciona um misturador de entrada inferior O motor and seal assembly sit below or at the tank floor, connecting to a short shaft that extends into the vessel where the impeller rotates. This close-coupled arrangement can reduce vibration compared with longer top entry shafts. | Q4: Para que serve um misturador montado na parte inferior Um misturador montado no fundo é normalmente usado para misturar, homogeneizar e ajudar a prevenir a sedimentação de sólidos em líquidos de baixa a média viscosidade, comumente em aplicações de laticínios, cosméticos e biotecnologia. |
| Q5: Quais são as vantagens de um misturador de entrada inferior As vantagens comuns incluem tamanho compacto, acesso direto para limpeza, mistura de baixo cisalhamento para formulações delicadas e compatibilidade com sistemas de tanques fechados e necessidades reduzidas de espaço livre. | Q6: Onde são usados os misturadores de entrada inferior Oy are used across dairy processing, food and beverage production, cosmetics manufacturing, biotechnology, and select chemical processing tanks that need floor-mounted access. |
| Q7: Misturador de entrada inferior versus misturador de entrada superior Um misturador de entrada superior entra por cima com um eixo mais longo e suporte montado no teto, enquanto um misturador de entrada inferior entra pelo chão com um eixo mais curto e requisitos de altura livre reduzidos. | Q8: Entrada inferior versus misturadores de entrada lateral Um misturador de entrada inferior penetra no fundo do tanque e atende às necessidades de mistura menores e suaves, enquanto um misturador de entrada lateral penetra na parede lateral próxima ao fundo e atende grandes tanques de armazenamento a granel. |
| Q9: Um misturador de entrada inferior é adequado para líquidos de alta viscosidade Os misturadores de entrada inferior são geralmente mais adequados para líquidos de baixa e média viscosidade. Produtos de maior viscosidade geralmente exigem impulsor adicional e revisão de potência junto com esta configuração. | Q10: Um misturador de entrada inferior pode suspender sólidos Sim, um misturador de entrada inferior pode ajudar a manter suspensos sólidos de densidade leve a moderada, especialmente em tanques com fundos arredondados ou inclinados que suportam fluxo uniforme do impulsor próximo ao chão. |
